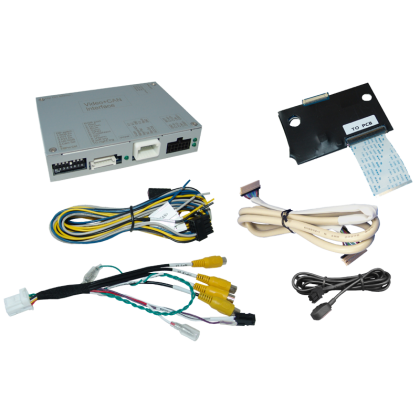

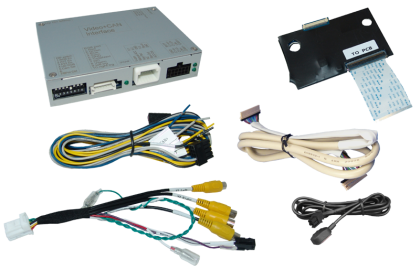

r.LiNK Interface passend für Jeep v1

Interfata Uconnect compatibilita cu Jeep urmatoarele modele:

Catacteristici

• Inserare Video pentru sistemele de infotainment de fabrica
• 1 Intrare video pentru camera de vizualirare CVBS
• 1 Intrare video pentru camera frontala CVBS
• 2 Intrari video CVBS pentru dispozitive aftermarket(USB-Player, DVD Tuner,etc)
• Comutare automata la intrarea camerei de masarier
• Comutare automata a camerei frontale dupa 10 secunde de la comutarea treptei de masarier
• Video-In-Motin(doar pentru sursele video conectate)
• Intrari video compatibile cu PAL si NTSC

Unitate compatibila

Limitari

Interfata introduce DOAR semnale video in infotainment, pentru AUDIO este necesara o intrare audio-AUX sau un modulat FM

In cazul in care trebuie conectate 2 surse AV, o comutare audio dorita va necesita cablaje suplimentare

Pentru a modifica timpul de comutare dintre camera de masarier cu cea frontala este necesar cablaj suplimentar

O comutare manuala pentru camera frontala este posibila prin tastatura externa

Interfata trebuie instalata in PANOUL MONITORULUI

Specificatii:

• Tensiunea de functionare: 7-25V DC
• Curent de asteptare: <25 mA
• Consum curent: 150mAL12V
• Intrare video: 0.7-1V
• Formate de intrare video: PAL/NTSC
• Intervalul de temperatura de functionare:  -40°C to +85°C
• Dimensiune PCB : 118 x 25 x 104mm (W x H x D)

Imagini cu unitatea instalata pe mașină:
